直流高壓發生器
- 說明書下載：???揚州君昊
- 型號：???JHZGF
直流高壓發生器產品概述：
1、采用先進的生產技術和制造工藝，率先引用最新的PWM高頻脈寬調制技術、脈沖串邏輯陣列調制，采用大功率IGBT元器件，利用高頻技術提高頻率，頻率高達100kHz，從而使輸出高壓穩定性更高，波汶系數更小。
2、 體積小、重量輕、更美觀、更可靠、操作簡便、功能齊全，便于野外使用，是目前最可靠的產品。
3、 精度高、測量準確。電壓、電流均為數字顯示，電壓分辨率為0.1kv，電流分辨率為0.1uA。儀器使用時無需外加高壓測量儀，控制箱上的數字電壓表可直接顯示加在負載試品上的電壓值。儀器具有高、低壓端測量泄漏電流，高壓端采用圓形屏蔽數字表顯示，不怕放電沖擊，抗干擾性能好，特別適合現場使用。
4、 電壓調節穩定度高，全量程平滑調壓，輸出電壓調節采用進口單個多圈電位器，升壓過程平穩，調節精度高，并設計有粗調和細調功能。電壓調節度優于0.1%，電壓、電流測量誤差小于1.0%，脈動系數優于0.5%。
5、 負極性輸出、零啟動、連續可調、有過電壓、過電流、回零、接地保護、特有斷線保護等各種保護功能。自動保護電路功能強，保護完善可靠，使操作安全，各種技術指標均優于行業標準和同類產品。
6、 增設了高精度75%VDC-1mA的功能，做氧化鋅避雷器測量帶來極大的方便，輕輕一按無須計算。本儀器控制箱上有75%的電壓功能鍵，在做避雷器氧化鋅試驗時，當電流升到1000uA時，打開0.75的按鈕，此時，電壓表、電流表所顯示的值就是75%的數據，做完后應立即將升壓的旋鈕回到零位上，同時，將細調電壓旋鈕回到零位上，并應立即按綠色按鈕，切斷高壓并關閉電源開關。再做其它試驗。
7、 方便的過電壓整定設置功能，采用了數字撥盤開關，能將整定電壓值直觀顯示，使你操用更隨意，顯示數值單位為kv。
8、 倍壓筒可根據需要分節使用，靈活方便，一機多用，經濟實惠。
9、 底部設有三只內藏式支撐腳，增加了倍壓筒的穩定性。
—————————————————————————————————————————————————————
直流高壓發生器產品別稱：
直高發、直流高壓發生器、高壓直流發生器、智能型直高發、微機型直高發
—————————————————————————————————————————————————————

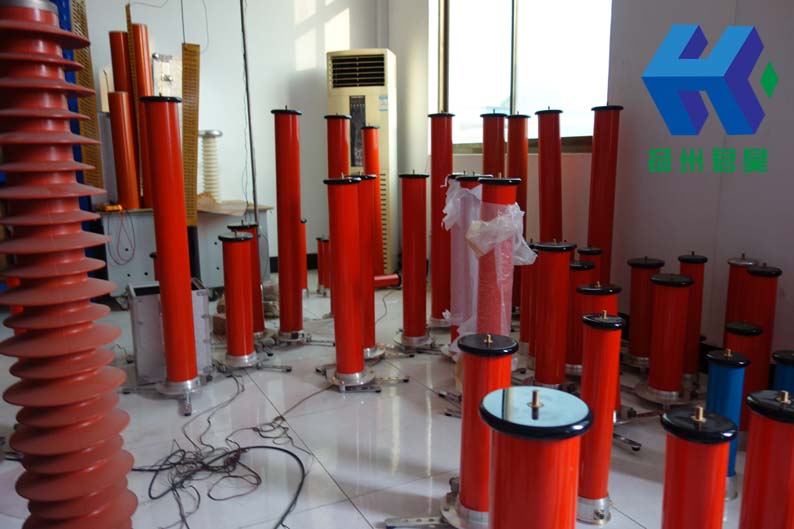

（廠房車間一角實拍）
—————————————————————————————————————————————————————
直流高壓發生器產品參數：
|
型號規格(kV/mA) |
60/2 |
60/3 |
60/5 |
120/2 |
120/3 |
120/5 |
200/2 |
200/3 |
200/5 |
300/2 |
300/3 |
|
輸出電壓(kV) |
60 |
60 |
60 |
120 |
120 |
120 |
200 |
200 |
200 |
300 |
300 |
|
輸出電流(mA) |
2 |
3 |
5 |
2 |
3 |
5 |
2 |
3 |
5 |
2 |
3 |
|
輸出功率(W) |
120 |
180 |
300 |
240 |
360 |
600 |
400 |
600 |
1000 |
600 |
900 |
|
充電電流(mA) |
2 |
3 |
6 |
2 |
3 |
6 |
3 |
4 |
6 |
3 |
4 |
|
控制箱重量(kg) |
3 |
3 |
4.5 |
3 |
3 |
4.5 |
5 |
5 |
5 |
5 |
5 |
|
倍壓筒重量(kg) |
3 |
3 |
4 |
4 |
5 |
5 |
8 |
8 |
8 |
12 |
12 |
|
倍壓筒規格(mm) |
Ф90 |
Ф90 |
Ф110 |
Ф90 |
Ф90 |
Ф110 |
Ф110 |
Ф110 |
Ф110 |
Ф110 |
Ф110 |
|
電壓測量誤差 |
0.2%(滿度)±1個字 |
||||||||||
|
電流測量誤差 |
0.2%(滿度)±1個字 |
||||||||||
|
過壓整定誤差 |
過壓保護采用撥碼設置，一目了然(精度≤1.0％) |
||||||||||
|
0.75切換誤差 |
高精度0.75UDC-1mA單觸按鈕(精度≤1.0％) |
||||||||||
|
波紋系數 |
≤0.2% |
||||||||||
|
工作方式 |
間斷使用：額定負載30分鐘 |
||||||||||
|
工作環境 |
溫 度：-10℃～+40℃ |
||||||||||
|
相對濕度：室溫為25℃時不大于85％（無凝露） |
|||||||||||
|
海拔高度：1500米以下 |
|||||||||||
|
帶電容負荷 |
被試品電容量無限制 |
||||||||||
|
結構特點 |
電氣絕緣倍壓筒 |
||||||||||
|
空氣絕緣、無泄漏之慮 |
|||||||||||
